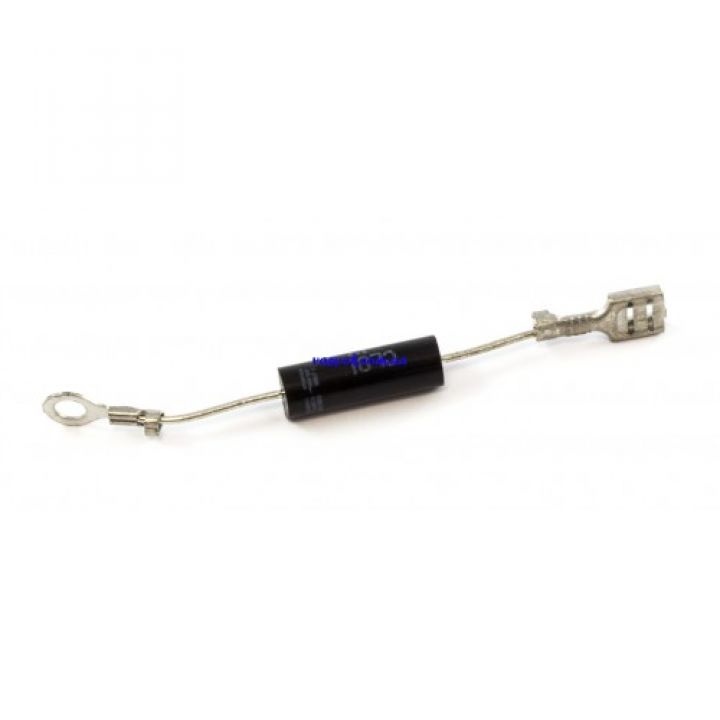

Високовольтний діод CL01-12 для мікрохвильової печі

Діод високовольтний CL01-12 для мікрохвильової печі універсал

Зазвичай тестування високовольтного діода не проводять, посилаючись на складність робіт. Дійсно, набагато простіше купити новий виріб, головне перед цим переконатися, що проблема саме в ньому.

Як правило, високовольтний діод підключається між клемою конденсатора і корпусом, але іноді він може монтуватися в іншому місці. Також, як і запобіжник, діод може бути поміщений в захисний футляр, або мати ізоляцію.

Діод підключений між клемою конденсатора і корпусом

Тестування високовольтного діода мікрохвильовки зробити важче. Звичайна прозвонка тестером покаже лише явний пробою. Для перевірки потрібен джерело постійної напруги і резистор, що підключається послідовно з діодом. Опір резистора може бути будь-яким, але має обмежувати струм до значення, нижче номінального прямого струму діода (за законом Ома, I = U / R).

При прямому включенні діода через нього повинен протікати певний струм, близький до розрахункового, а при зворотному - практично відсутні. Для більш точного тестування потрібно мати вольтамперних характеристику діода (вона нерівномірна). Чим вище буде випробувальну напругу (не перевищено номінального), тим більше достовірної буде перевірка діода.

Найпоширеніша несправність у високовольтних діодів — пробій.
