датчики для кондиціонера

Сучасні кондиціонери мають розвинену систему самодіагностики, яка отримує інформацію від різних датчиків і на підставі цього змінює параметри системи або видає коди помилок.

Одним із типів таких датчиків є термодатчики, зазвичай напівпровідникові термістори.

Найпростіші кондиціонери мають, як мінімум, два термодатчики у внутрішньому блоці, а інтелектуальніші набагато більше.

Розглянемо докладніше, де їх встановлюють і як їх перевірити.

Як знайти температурний датчик у кондиціонері

Внутрішній блок:

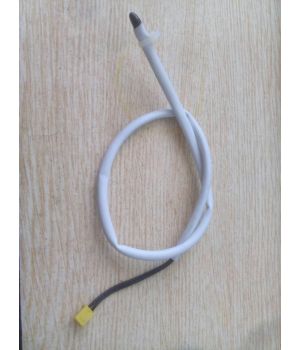

Датчик температури кімнатного повітря

Це той датчик, який задає режим роботи компресора.

Датчик температури випарника (встановлений у середній точці випарника)

Він служить для відключення компресора при температурі випарника нижче нуля, або індикації помилки, щоб уникнути зледеніння випарника.

Температурний датчик на виході з випарника

Датчик температури електродвигуна вентилятора

Відключає двигун під час перегріву, попереджаючи спалах.

Перегрів зазвичай відбувається у разі міжвиткового замикання.

Термозапобіжник у клемній колодці

При перевищенні температури спрацьовування (найчастіше близько 90 ºС) він згоряє, розмикаючи ланцюг живлення кондиціонера.

Зовнішній блок:

Датчик температури зовнішнього повітря

Цей датчик служить для обмеження роботи кондиціонера при температурі на вулиці нижче його робочого діапазону

Кондиціонер просто не ввімкнеться, якщо температура на вулиці нижча за його межу.

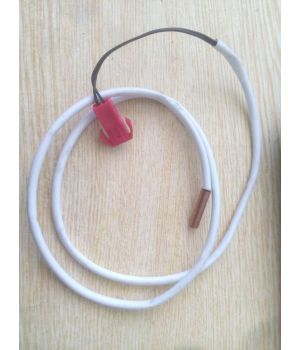

Датчик температури конденсатора (може бути кілька, у різних точках)

Функція цього датчика - підтримка тиску конденсації в заданій межі зміни температури на вулиці.

Датчик температури нагнітання компресора

За температурою нагнітання можна побічно визначити тиск, і якщо він вищий за норму, то кондиціонер видає помилку.

Датчик температури газової магістралі

Датчик газової магістралі дублює датчик низького тиску і видає помилку при надмірному зниженні.

Температурний датчик на двигуні вентилятора

Термозапобіжник на сполучній колодці

Також існують системи з визначенням рівня конденсату за допомогою термодатчиків замість механічного поплавця.

Як перевірити датчик температури кондиціонера

Головний параметр, яким можна будувати висновки про справності термісторів, це його опір. Причому його опір залежить від температури. Для визначення опору необхідний прилад - омметр чи мультиметр, у якому є функція вимірювання опору.

Також потрібний термометр, можна звичайний кімнатний.

Методика перевірки термодатчиків:

Виймаємо датчик із роз'єму на платі

Встановлюємо прилад на функцію вимірювання опору (краще автоматичний вибір межі вимірювання)

Зчитуємо показання з приладу

Вимірюємо кімнатну температуру

Звіряємо показання з даними документації на цю модель.

Як дізнатися опір датчика температури кондиціонера

Головне джерело інформації – документація для кондиціонерів, сервіс мануали (service manual) та технічні дані (technikal data).

Якщо ж не вдається знайти інформацію для даної моделі, можна подивитися документацію для інших моделей цього виробника, дуже часто датчики встановлюють з однаковими параметрами.

Також можна виміряти параметри на аналогічному кондиціонері, якщо є можливість.

Якщо з'ясувалося, що датчик все-таки несправний і потрібно тимчасово відновити працездатність кондиціонера, поки не придбано датчик, це можна зробити поставивши на місце штатного датчика резистор.

Найпростіше це зробити відрізавши старий несправний датчик, а кінці, що звільнилися, зачистити і припаяти або прикрутити до них резистор.

При цьому потрібно врахувати, що кондиціонер весь час працюватиме в режимі максимальної потужності, не вимикаючи компресор.

Так що застосовувати цей спосіб можна лише на якийсь час за крайньої необхідності.
