Кнопкова панель для мікрохвильової печі Liberton

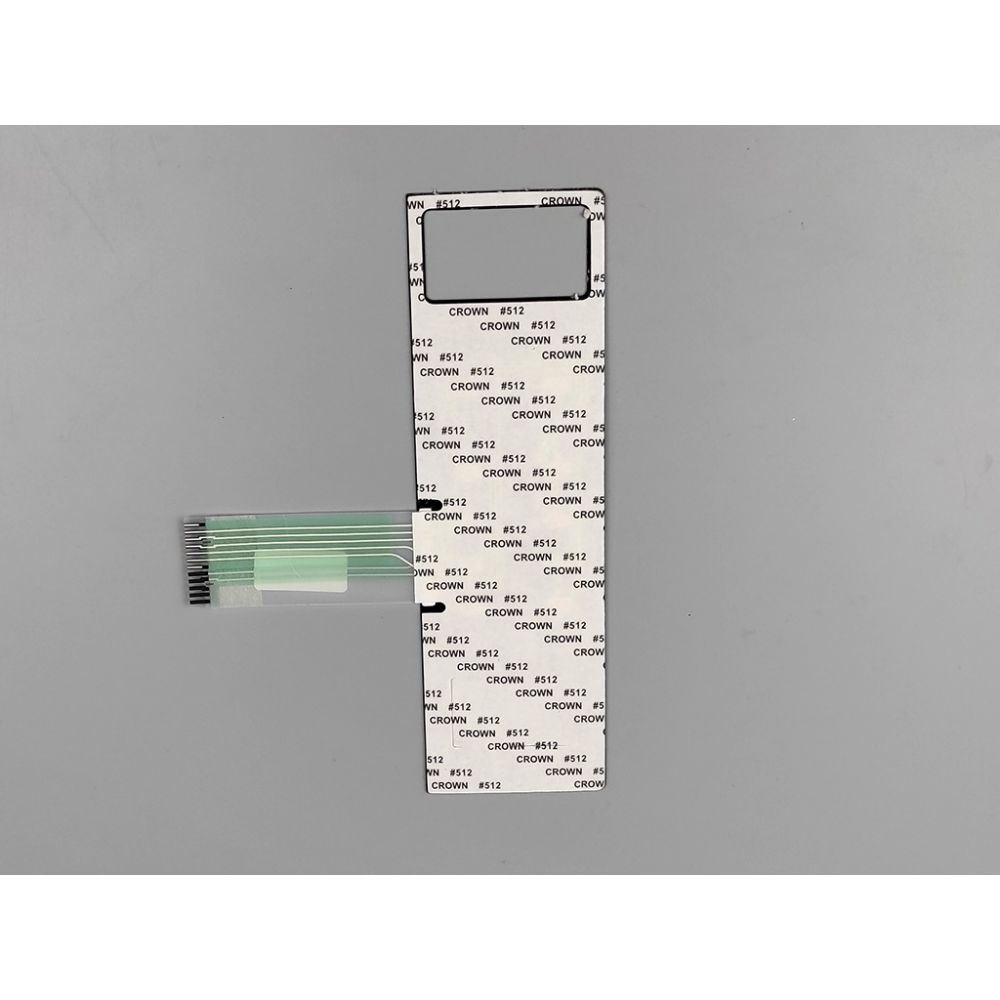

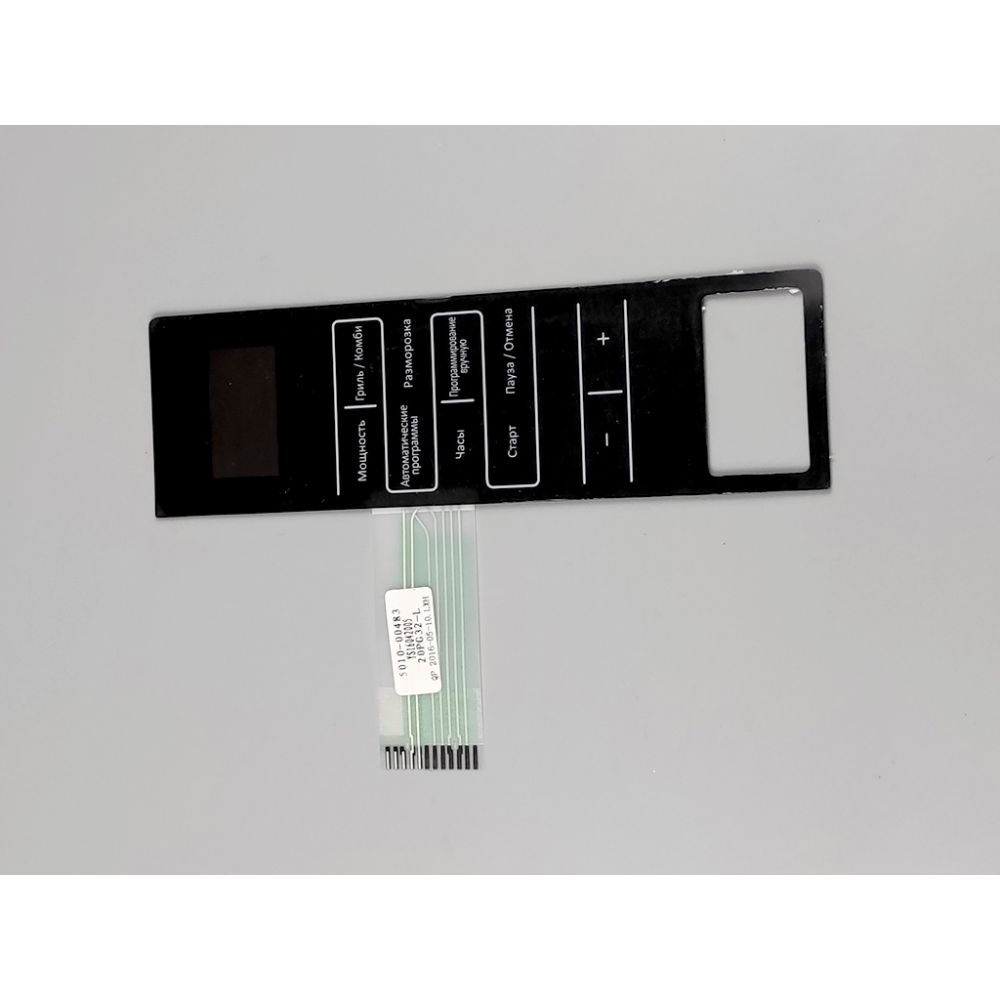

Кнопкова панель  для мікрохвильової печі Liberton LMW-2032DSG

Мембранний перемикач: як полагодити

Кнопки сенсорної панелі не працюють. Кожна окрема кнопка сенсорної панелі деяких моделей — це перемикач на основі майларової плівки.

Такий перемикач містить дві пластини, покриті струмопровідних матеріалом на сторонах, звернених одна до іншої. Тим часом зустрічаються також конструкції сенсорного типу.

Сенсорна панель управління — найбільш складна для ремонту конструкція. Зазвичай для подібної конфігурації застосовується тільки повна заміна панелі

Коли користувач натискає кнопку сенсорної панелі, пластини контактують, замикають електричний ланцюг. Так надсилається сигнал електронної плати управління.

Струмопровідні покриття пластин мембранного перемикача згодом зношується, що і призводить до появи несправності кнопки. В такому випадку дефектну кнопку (а в разі сенсорів — панель) потрібно замінити:

1. Відключити мікрохвильову піч.

2. Зняти корпус мікрохвильовій печі.

3. Знайти мембранний перемикач.

Система мембранного перемикача є модульною частиною плати управління та з’єднується з нею плоским стрічковим шлейфом. В першу чергу, слід перевірити цілісність з’єднувального шлейфа.

Для тесту безпосередньо сенсорних кнопок буде потрібно принципова схема мікрохвильової печі, де вказується матричне розташування мембранних перемикачів.

Перевіряють цілісність контактів сенсорних кнопок за допомогою мультиметра. Опір переходу між контактами працездатних кнопок має становити кілька Ом.
