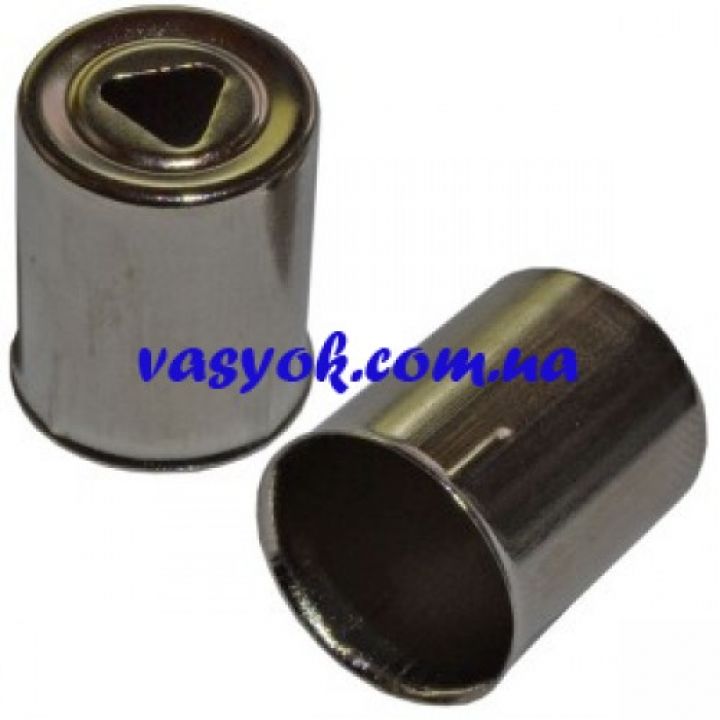

Ковпачок магнітрона для мікрохвильової печі Panasonic
Ковпачок магнітрона для мікрохвильової печі Panasonic 2M-210
диаметр - 14мм
высота - 17мм
Руйнування ковпачка магнетрону в мікрохвильовій печі
Мікрохвильова піч є досить складним побутовим приладом, що вимагає суворого дотримання правил експлуатації. Вихід з експлуатації пристрою найчастіше відбувається при помилках його використання, відсутності правильного обслуговування або фізичному зносі.
Як працює мікрохвильова піч?
Нагрівання продуктів у мікрохвильовій печі відбувається завдяки впливу струмів надвисокої частоти. Основними елементами пристрою є камера для нагрівання продуктів, магнетрон, хвилевід, трансформатор та блок управління. Трансформатор перетворює напругу мережі до величини, що подається на вхід магнетрону.
Магнетрон виробляє НВЧ - випромінювання, що передається хвилеводом в робочу камеру приладу. Під його впливом молекули, що у продуктах, вибудовуються у порядку. Якщо раніше молекули перебували в хаотичному стані, то під впливом НВЧ позитивні спрямовуються в одну сторону, негативні – в іншу.
При зміні полярності молекули розгортаються на 180 градусів. Враховуючи, що зміна поля відбувається двічі за період однієї хвилі, молекули починають інтенсивно тертися одна про одну, підвищуючи температуру продукту. І хоча хвилі проникають у продукт на обмежену глибину – не більше 3 см, поступово теплова енергія передається всьому об'єму продукту.
Що таке магнетрон
Магнетрон – генераторний електровакуумний прилад НВЧ. По суті це потужна електронна лампа, що генерує мікрохвилі при взаємодії потоку електронів з магнітним полем. Основою магнетрону є анодний блок, виконаний у вигляді мідного порожнистого циліндра з товстими стінками. В них вирізані порожнини, які з'єднані з внутрішнім простором щілинами. Ці порожнини утворюють кільцеву систему об'ємних резонаторів. У центрі анодного блоку виконано круглий отвір, через нього за спеціальними висновками підключається джерело живлення до катода - нитки напруження, що підігрівається. Катод проходить вздовж центральної осі анода. Вивід високочастотних коливань встановлено одним із резонаторів. На торцях циліндра встановлені мідні кришки, що забезпечують герметичні з'єднання, всередині - вакуум високого ступеня. Охолодження блоку забезпечують ребристі радіатори, розташовані на поверхні. В роботі магнетрону використовується явище термоелектронної емісії. Анодний блок встановлено в магнітне поле, створюване постійними магнітами. Вони розташовані у торцевих частинах приладу.
Коли анод подається напруга, створюється електричне полі, під дією якого електрони вилітають з катода і рухаються в радіальному напрямку до анода. Під впливом магнітного поля електрони змінюють напрямок руху. Описуючи коло, частина їх повертається на катод. Внаслідок постійного переміщення електронів від катода до анода, біля нього поруч із щілинами об'ємних резонаторів утворюється заряд кільцеподібної форми. Рухаючись по колу всередині анодного блоку, електрони збуджують у кожному резонаторі високочастотні коливання. Вони виводяться назовні за допомогою дротяної петлі, підключеної до антени - випромінювача і потім передаються в хвилевід. На антені виробники НВЧ передбачили ковпачок, який служить для надання форми випромінювання. Залежно від моделі печі ковпачки мають отвори різної форми.
Руйнування ковпачка. Причини
Найчастіше причиною виходу з ладу ковпачка є забруднена слюда, що знаходиться на одній із бічних стінок мікрохвильової печі. Вона захищає комплектуючі елементи від бризок води, жирових крапель. Якщо пластина сильно забруднена, то вона погано пропускає мікрохвилі, що випромінюються. Вони починають нагрівати магнетрон, антену. В результаті ковпачок може прогоріти.
У мікрохвильових печах з великим терміном експлуатації алюмінієвий корпус ковпачка може з часом не витримати навантажень і зруйнуватися під дією НВЧ хвиль. Ознаками даної проблеми будуть шум і іскри в процесі роботи приладу.
Варіанти ремонту
Ковпачок – це блокуюча індуктивність або антена. При пошкодженому ковпачку НВЧ працюватиме. Але, при цьому частина енергії з магнетрону відображатиметься назад. При цьому магнетрон буде нагріватися, особливо якщо мікрохвильова піч включена тривалий час.
У результаті спрацює захисне реле чи магнетрон просто згорить. Часто разом із ковпачком виходить з ладу захисна пластина зі слюди. Тому експлуатувати мікрохвильову піч з прогорілим ковпачком не можна.
Заміна
Виконувати будь-який ремонт мікрохвильової печі можна лише вимкнувши прилад з розетки та примусово розрядивши високовольтний конденсатор. Для заміни прогорілого ковпачка необхідно підготувати відповідний інструмент та новий ковпачок. Підбираючи заміну, необхідно вибирати оригінальні деталі, що відповідають даній моделі мікрохвильової печі.
Якщо такі знайти неможливо, потрібно підбирати наконечник за двома важливими параметрами: діаметром та формою отвору. Внутрішні діаметри зазвичай коливаються від 135 до 16 мм. Отвори найчастіше бувають чотирьох видів – трикутне, шестигранне, кругле маленьке чи велике.
Для заміни ковпачка необхідно зняти кожух печі, від'єднати клеми живлення та відкрутити гвинти, що фіксують магнетрон до хвилеводу. Потім дістати магнетрон і зняти пошкоджений ковпачок. Перед встановленням нового ковпачка необхідно переконатися у цілісності антени. Якщо на ній немає пошкоджень, а присутні лише кіптява і плями, їх необхідно видалити. Встановивши новий ковпачок, провести збирання печі у зворотному порядку. При цьому важливо витримати відстань від торця ковпачка до стінки хвилеводу. Після заміни ковпачка необхідно перевірити роботу мікрохвильової печі. Для цього в камеру ставлять скляну ємність із водою та включають прилад.
Переворот
Як тимчасове вирішення проблеми можна розглянути варіант перевороту ковпачка. Зважаючи на те, що навантаження припадає лише на половину ковпачка, можна прокрутити його на 180 градусів навколо осі. Цей захід продовжить працездатність пристрою на деякий час.
